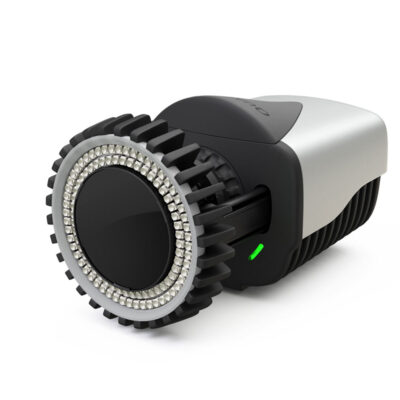

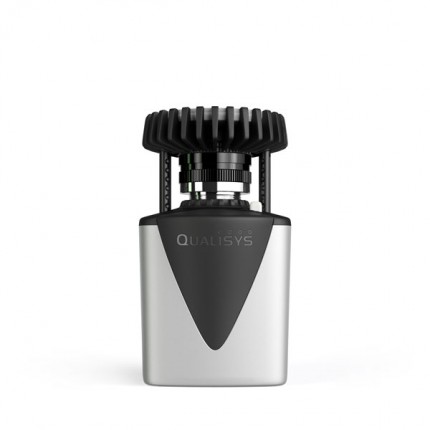

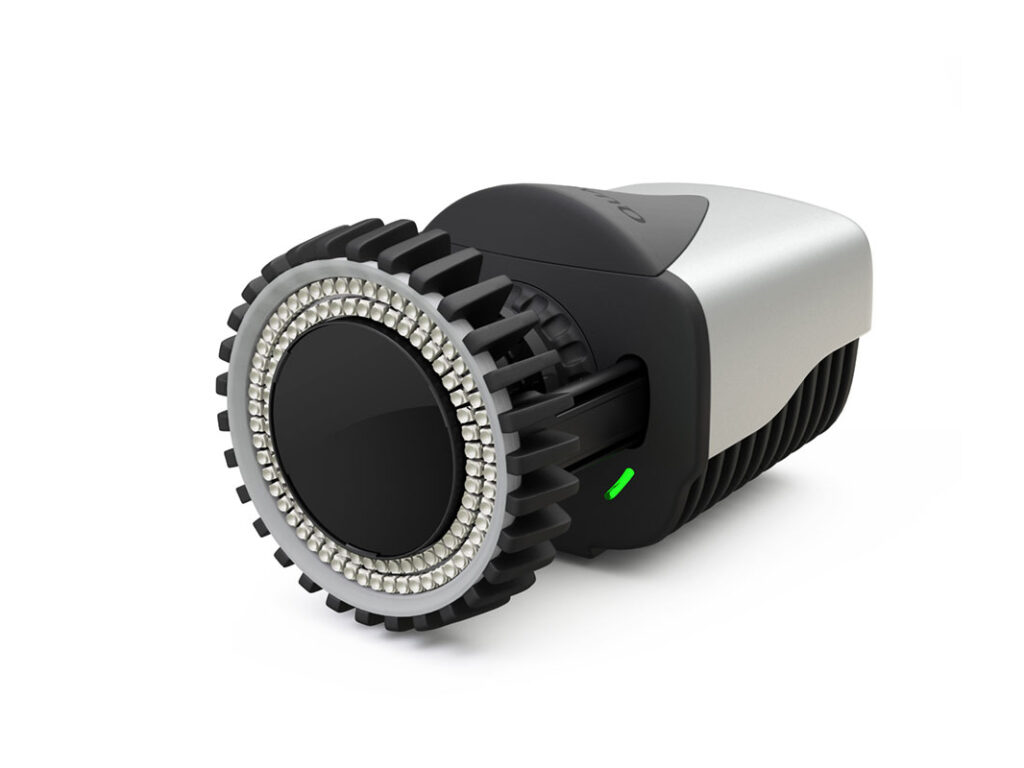

Характеристика Miqus
Miqus — найкомпактніша й найбільш досконала камера для захоплення руху від Qualisys. Вона поєднує все необхідне для mocap‑проєкту в легкому та маленькому корпусі.
Ключові переваги
- Високошвидкісне захоплення руху
- Роздільна здатність: 1, 2 та 4 Мп
- Широкий кут огляду
- Мінімальна затримка для роботи в реальному часі
- Швидкий монтаж завдяки поєднанню Power & Ethernet
- Daisy-chaining (без необхідності додаткових комутаторів)
- Безшумна робота
- Маскування маркерів прямо в камері
Камери для проєктів будь-якого масштабу
Як і всі камери Qualisys, Miqus забезпечує надточні дані руху з мінімальною затримкою. Це робить її універсальною: від невеликих освітніх систем із 3 камерами до масштабних інсталяцій із понад 100 камерами.
Модельний ряд:
- Miqus M1 — 1 MP
- Miqus M3 — 2 MP
- Miqus M5 — 4 MP
Менше кабелів – зручніший монтаж
Система Daisy-chaining та поєднання живлення і передачі даних через один кабель роблять встановлення системи надзвичайно простим. Камери підключаються єдиним кабелем, який одночасно передає дані та живлення, а до одного адаптера можна з’єднати до 10 камер. Це – найоптимальніше рішення на ринку за кількістю кабелів.
Модулі для аналізу спорту та ходи
Камери Miqus повністю сумісні з модулями аналізу у програмному забезпеченні QTM. Доступний широкий вибір модулів для різних напрямів, включаючи гольф, бейсбол, біг та аналіз ходи. Модулі оптимізовані для швидкого та зручного використання, постачаються з попередньо налаштованими маркерними сетами, шаблонами звітів та документацією.

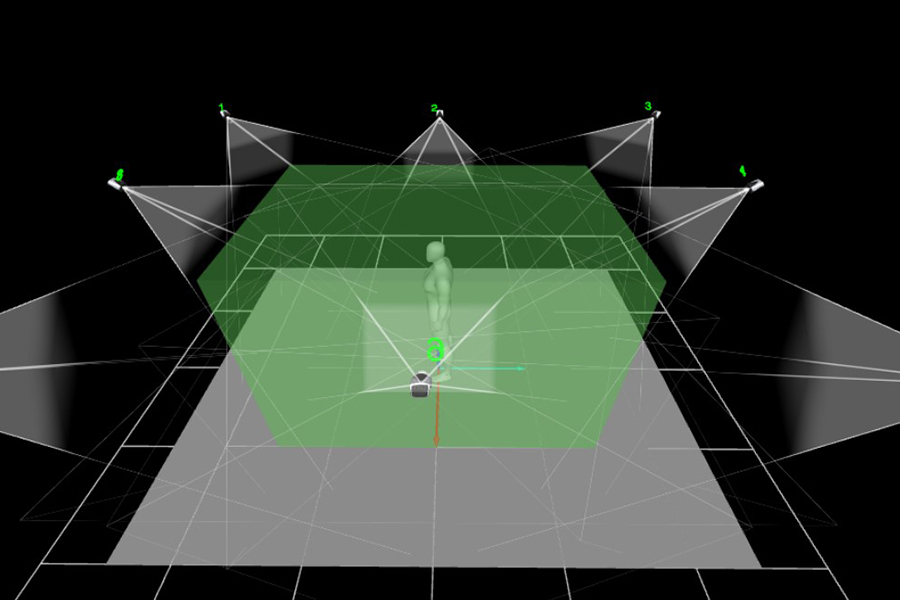

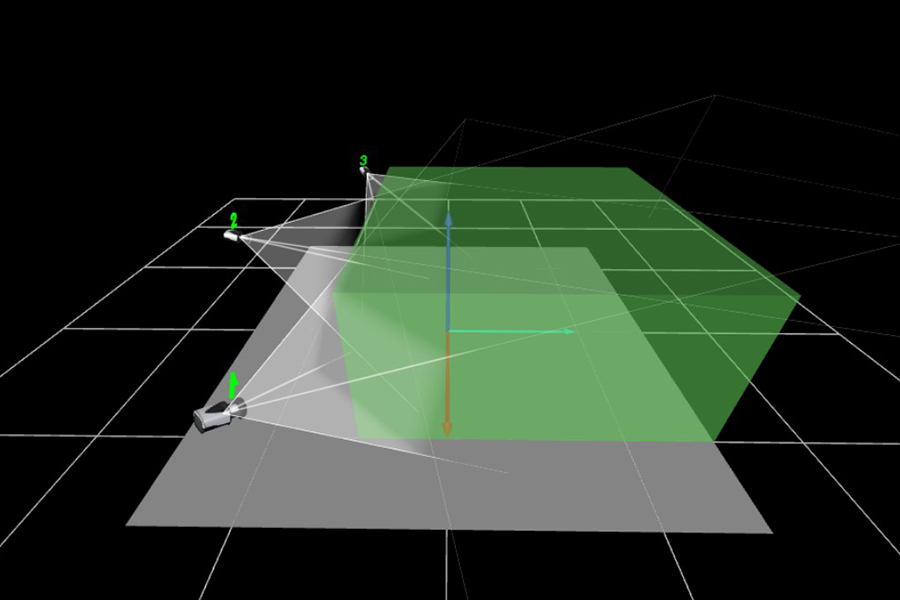

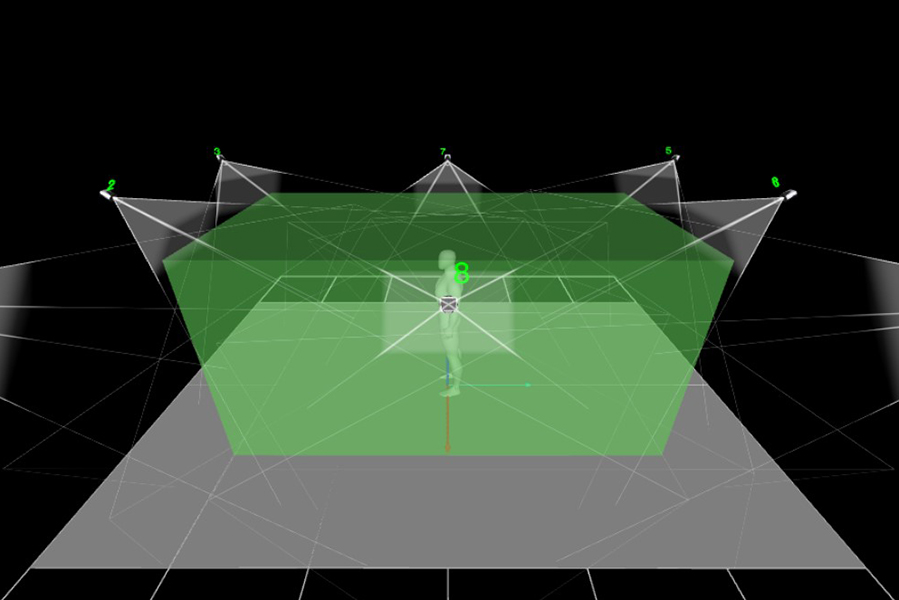

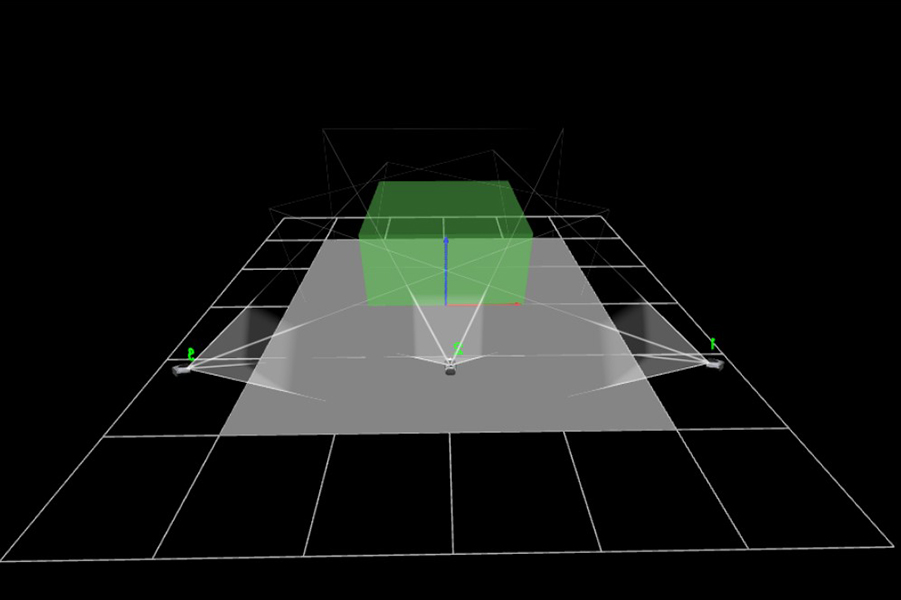

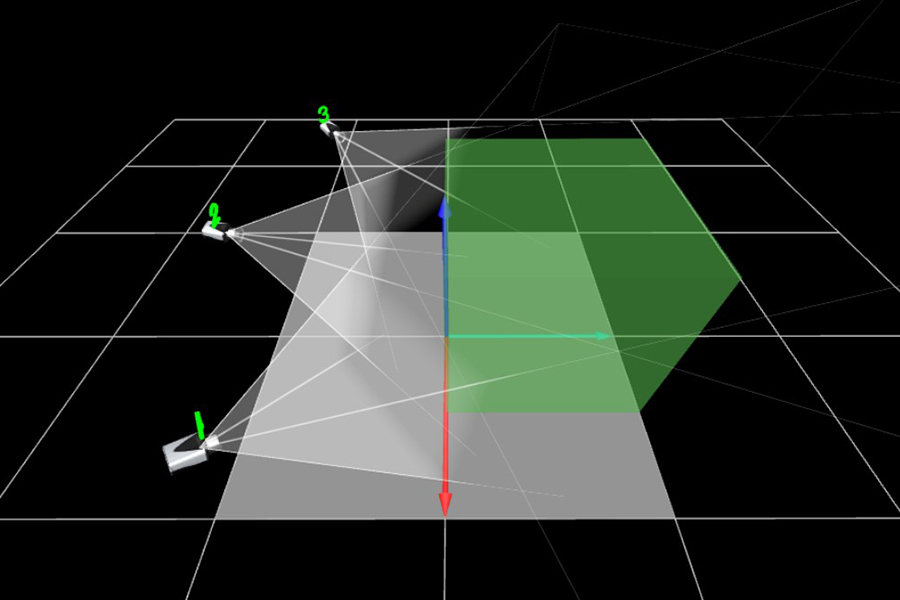

Приклади налаштувань
Порівняння камер Miqus M1, Miqus M3, Miqus M5
| Параметр | Miqus M1 | Miqus M3 | Miqus M5 |
|---|---|---|---|
| Режим Normal (повний FOV) | 1 MP / 250 fps | 2 MP / 340 fps | 4 MP / 180 fps |
| Режим Hi-speed (повний FOV) | — | 0.5 MP / 650 fps | 1 MP / 360 fps |
| Роздільна здатність | 1216 × 800 | 1824 × 1088 | 2048 × 2048 |
| 3D роздільна здатність | 0.14 мм | 0.11 мм | 0.07 мм |
| Макс. дистанція захоплення (з маркером 16 мм) | 10 м | 15 м | 18 м |
| Використання на відкритому повітрі | Так | ||
| Оптика | |||
| Стандартний об’єктив (FOV) | 58 × 40° | 64 × 41° | 49 × 49° |
| Ширококутний об’єктив (FOV) | 80 × 53° | 77 × 62° | 82 × 48° |
| Вузький об’єктив (FOV) | 41 × 27° | 44 × 27° | 25 × 25° |
| Корпус | |||
| Вага | ~700 г | ||
| Доступні корпуси | Стандарт (IP30 / Nema 1) | ||
Технічні характеристики
- Габарити корпусу: 14.0 × 8.7 × 8.4 см
- Вага: ~700 г
- Матеріал корпусу: Литий алюміній та полікарбонат із конвекційним охолодженням. Оснащена замком Kensington для захисту від крадіжки.
- Вихід камери: Координати маркерів. Монохромний відео‑прев’ю
- Підтримка маркерів: Пасивні та активні маркери
- Об’єктив: Кріплення C-mount. Регульований фокус та діафрагма. Кут огляду: 80° – 25°
- Стробоскоп: Невидиме інфрачервоне світло (102 NIR LED при 850 nm)

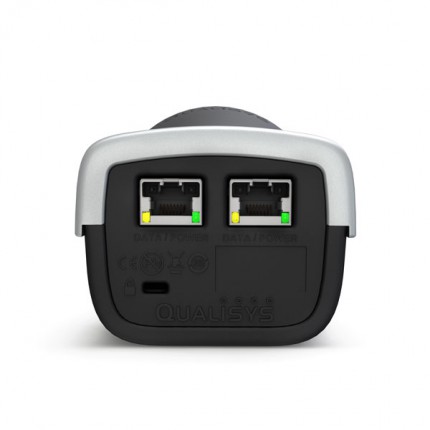

- Комунікація: Єдиний конектор Daisy-chained Gigabit Ethernet + Power
- Зовнішня синхронізація (через Camera Sync Unit): Trig in, Sync in/out, Video Genlock, PTP, SMPTE, IRIG
